(en l'occurrence le "Marmon" modifié précédemment)
Auteur : CheatersPete
• Le compresseur est un 4/71 provenant d'un moteur diesel 4 cylindres ; 71 ci par cylindre (d’où l’abréviation 4/71). L’admissions est une Mitchell en provenance de Nouvelle Zélande,

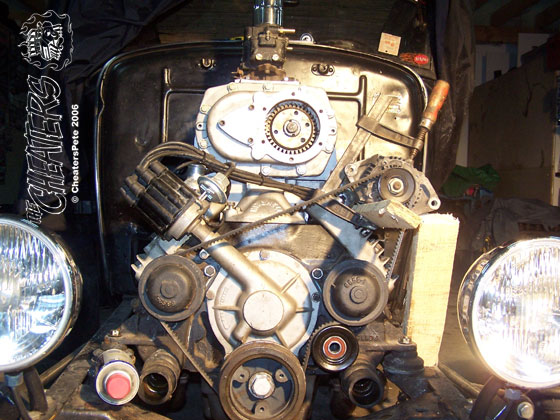

Photo 1 : voilà mon premier montage a blanc.
• Tout d’abord il faut relocaliser l’alternateur, dans mon cas j’ai choisi un alternateur de Jeep Grand Cherokee. (Marque Denso, idem Hyundai, Suzuki…)
Pour que la courroie ne patine pas sur la pompe à eau coté conducteur, je prévois une poulie de renvoi.
Photo 2 :localisation des différents éléments
• Je perce et taraude le bloc au diamètre M12 pour installer la poulie supplémentaire. J’avais commencé le montage avec une tige filetée, puis j'ai finalement tourné un barreau de diamètre 16mm pour que ce soit bien rigide. La poulie de renvoi provient d’une Mustang 1990, je l’ai tournée pour enlever les rainures ; celle du vilebrequin provient quand à elle d’un bloc Marmon.

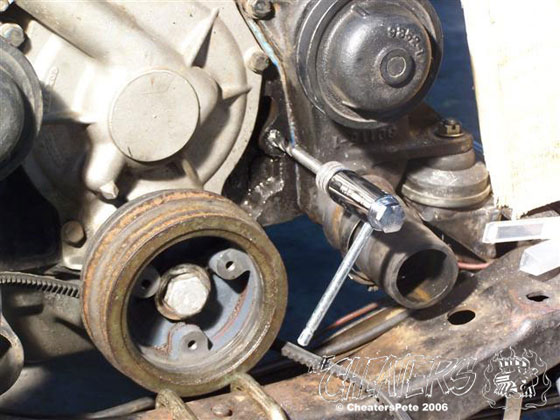

Photo 3 : Perçage de l'axe de la poulie de renvoi
Photo 4 :taraudage
Photo 5 : suppression des rainures sur la poulie de renvoi
Photo 6 : l'ensemble monté

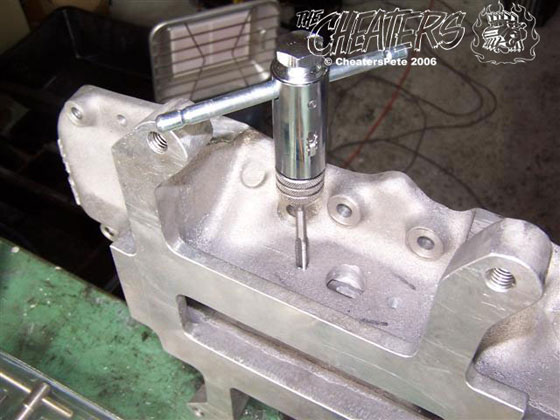

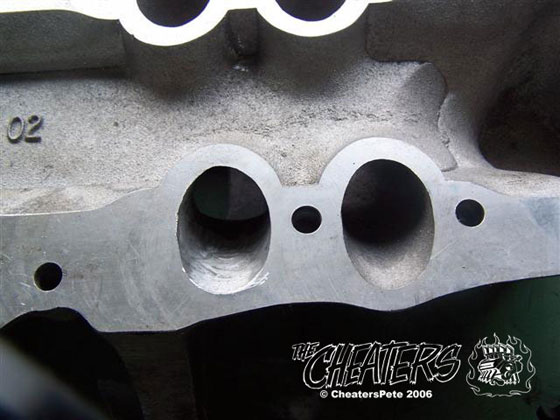

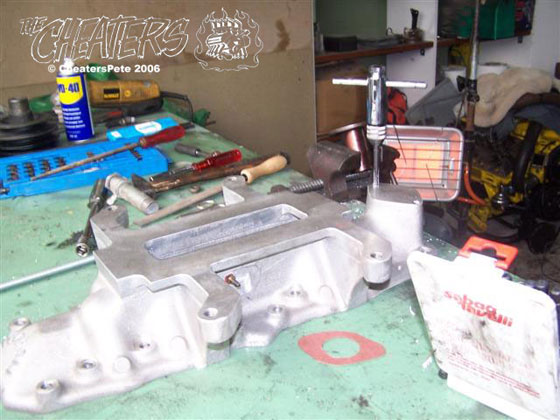

• Vient ensuite le tour de l’admission. Elle arrive non usinée… Il faut donc tout préparer :
- L’emplacement de la soupape de surpression (en cas de retour) ; pour ma part un modèle standard pour turbo.
- La sortie pour le Manomètre de pression.
- Le remplissage d’huile.
Photo 7 :
Photo 8 :
Photo 9 :

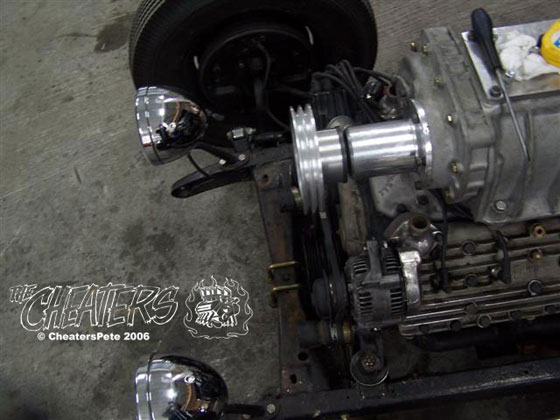

• Je me suis ensuite occupé de tourner la poulie principale. Mesure du diamètre par rapport aux données trouvé sur le net ; je prévois tout d’abord 4 PSI, puis ensuite 6 avec une poulie plus petite.
Photo 10 : tournage de la poulie du compresseur.
Photo 11 : mise en place.

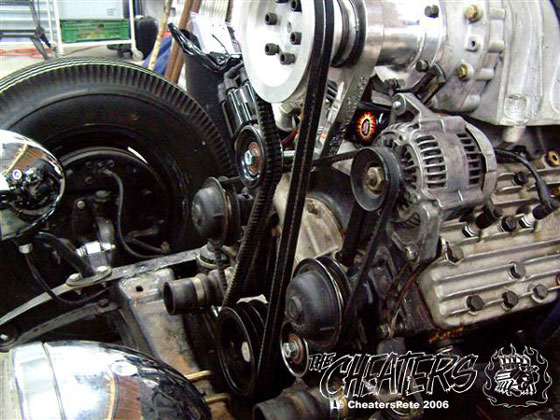

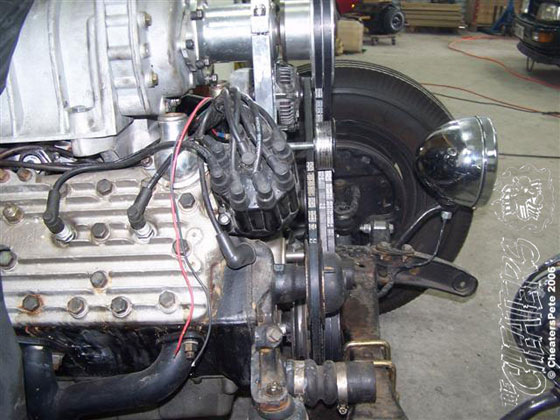

• Le montage à blanc final peut commencer, il faut vérifier que tout soit bien aligné…! Le tendeur de courroie est un modèle de chez Blower Shop.
Photo 12 :
Photo 13 :
voilà les 2 poulies de 5 et 4 psi
Photo 14 :
• Pour les vidéos je vous laisse regarder…
Je me suis vite aperçu que mes culasses Edmund donnait trop de compression, j’ai changer pour des Edelbrock 410. Je suis redescendu à 8 a 1 , et le moteur chauffait beaucoup moins !
Résultat du banc : 232HP au vilebrequin.
Côté consommation, avec 2 carburateurs Holley 94, le compresseur à 6 PSI, une boîte 4 rapports, final 1 à 1 et 3.78 de rapport de pont, le coupe consomme 15L sur autoroute!
En ville, plutôt 25 L...
